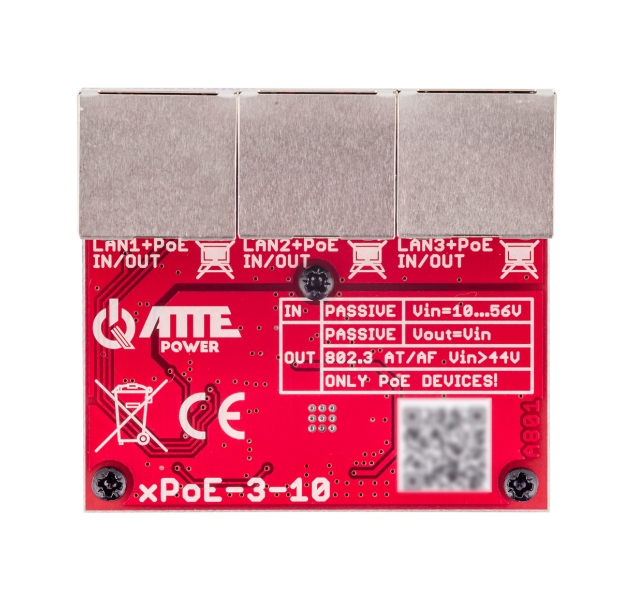

xPoE-3-10 Extender PoE 3 portowy
ATTE Power
3037
Dostępny
- 3xPoE IN/OUT PASSIVE
- zasilany z PoE (max 70W)
Opis xPoE-3-10
Model xPoE-3-10 może być zasilany WYŁĄCZNIE ze switcha lub adaptera PoE PASSIVE oraz wszystkich urządzeń produkcji ATTE Power.
Jeżeli posiadasz przełącznik PoE pracujący w standardzie 802.3af/at skorzystaj z wersji extendera
xPoE-3-11
Najważniejsze cechy i funkcje:
- niewielkie wymiary umożliwiają montaż w puszce pod kamerą
- zasilany z innego switcha PoE Passive
- rozdziela zasilanie do 2 kamer PoE 802.3at/af
- do 70W sumarycznej mocy na wszystkie porty
- jedno urządzenie może zasilać kolejne (Atte Power Tree)
- wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 100Mbps)
- szeroki zakres temperatur pracy
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- bardzo niski pobór mocy (< 1W)
xPoE-3-10 został zaprojektowany jako extender (repeater) sieci LAN oraz zasilania PoE. Regeneruje sygnał sieciowy i przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym kablu potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP), lub gdy potrzebujemy stworzyć dodatkowe odgałęzienie sieciowe.

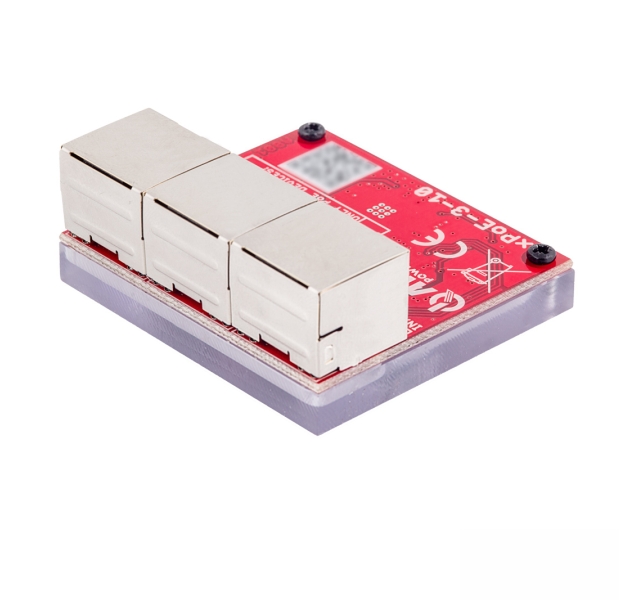

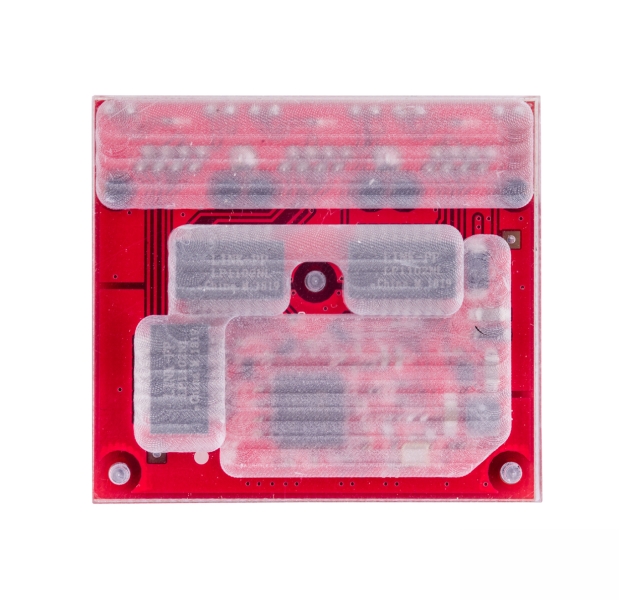

Przemyślana konstrukcja urządzenia sama w sobie stanowi obudowę. Połączenie laminatu z frezowanym poliwęglanem zapewnia osłonę, izolację przy możliwie jak najmniejszych gabarytach urządzenia. Ustawienie złącz RJ-45 również nie jest przypadkowe - dzięki niemu wpięte kable nie zajmują dodatkowego miejsca.
Niezarządzalne switche przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.
Przykłady zastosowań:
xPoE-3-10 #01
Podstawowe zastosowanie urządzenia - gdy potrzebujemy zamontować na jednej skrętce UTP kolejną kamerę IP w miejscu już istniejącej lub odgałęzić sieć i zasilanie PoE do kolejnego punktu..
xPoE-3-10 #02
Dzięki szerokiemu zakresowi napięcia zasilającego (10 ... 56 VDC) urządzenia może służyć do rozdzielenia sygnału dla punktów dostępowych WiFi zasilanych z Passive PoE 24VDC

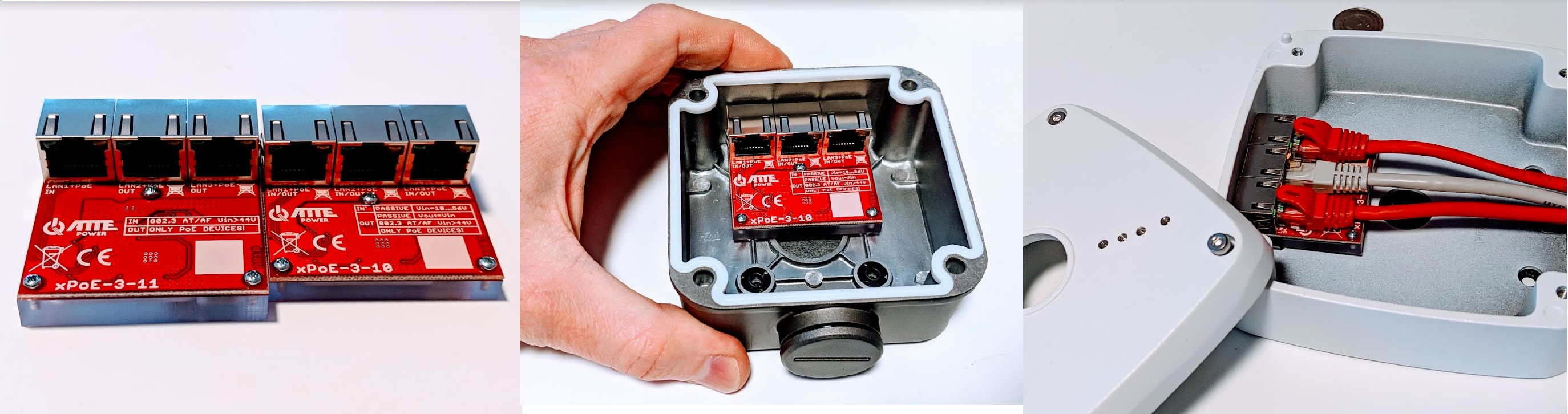

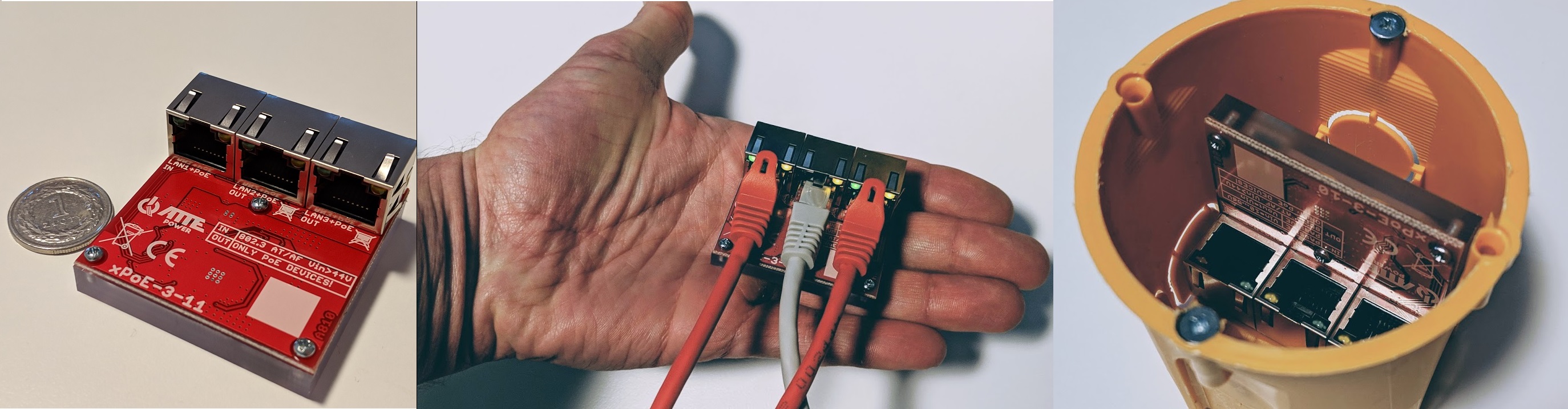

Przykłady montażu:


Specyfikacja techniczna
Porty LAN
|
6 portów RJ45 10/100Mbps
5xLAN+PoE, 1xUpLink
|
Obsługiwane odbiorniki PoE (standard / moc max)
|
802.3af - do 15,4W LAN_1...LAN_5 (Vin > 48VDC)
802.3at - do 30W LAN_1...LAN_5 (Vin > 48VDC) PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4 |
Obsługiwane nadajniki PoE (standard / moc max)
|
PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4
|
Wyjścia PoE (standard / tryb zasilania)
|
LAN_1...LAN_5
PoE PASSIVE, mode B (4,5+) (7,8-) |
Wejście PoE (standard / tryb zasilania)
|
LAN_5
PoE PASSIVE, mode B (4,5+) (7,8-) |
Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)
|
LAN_1...LAN_4
0,75A / elektroniczny (auto-powrót) LAN_5 1,25A / elektroniczny (auto-powrót) |
Mikroprzełączniki SW1
|
przełącznik 1 "MODE"
- tryb pracy switcha przełączniki 2...6 "PoE ON/OFF" - zasilanie PoE na portach LAN_1...LAN_5 |
Tryb pracy "Standard"
|
przełącznik 1 "MODE” w pozycji OFF
LAN_1...LAN_6 - zasięg do 100m (10/100Mbps) |
Tryb pracy "Long Range"
|
przełącznik 1 "MODE” w pozycji ON
LAN_1...LAN_4 - zasięg do 280m (10Mbps) LAN_5...LAN_6 - zasięg do 100m (10/100Mbps) |
Zakres napięcia wejściowego
|
Vin 10...56VDC
|
Napięcie wyjściowe dla urządzeń PoE
|
Vout = Vin
|
Zakres temperatur pracy
|
-10°C...+40°C
|
Obudowa (typ / kolor)
|
moduł do zabudowy / czerwony
|
Montaż
|
zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm
|
Wymiary / masa netto
|
87x68x19mm / 0,056kg
|
